Вариаторы для двигателей Lifan

В этом разделе представлены вариаторы для двигателей Lifan и малой техники с вариаторной трансмиссией: ведущие вариаторы «Сафари» с разными посадочными диаметрами, ведомые узлы «Бурлак», одно- и двухопорные кронштейны, а также крепёж. Такой привод плавно меняет передаточное отношение между двигателем и ведомым валом, но работает правильно только при точном совпадении посадки, положения шкивов и ремня.

Перед заказом измерьте выходной вал двигателя и не округляйте результат: 25 мм и 25,4 мм — разные размеры. Также понадобятся длина свободной части вала, размер шпонки, расположение вариатора относительно рамы и параметры уже установленного ведомого узла.

Какие вариаторы есть в каталоге

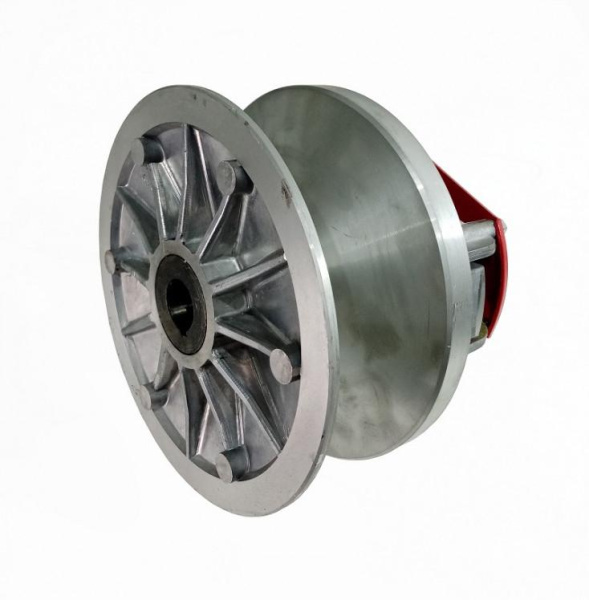

• Ведущие вариаторы «Сафари»: варианты с посадкой 20, 25 и 25,4 мм, включая исполнение D25 с выносом 20 мм.
• Ведомые узлы «Бурлак»: сборки с кронштейном, валом D25 мм, шпоночным пазом 8 мм и отдельным исполнением со звездой Z11.
• Опорные конструкции: одноопорные и двухопорные варианты; в ассортименте есть двухопорная сборка длиной 280 мм.
• Крепёж: метрические болты M8×150 для указанных серий Lifan и отдельный дюймовый болт длиной 152 мм для 2V78F-2A.

Ассортимент может меняться, поэтому окончательные размеры и комплектность всегда сверяйте в карточке конкретного товара.

Как выбрать посадочный диаметр

Посадка ведущего вариатора должна точно соответствовать диаметру выходного вала двигателя. D20 выбирают для вала 20 мм, D25 — для 25 мм, а D25,4 — для дюймового вала 1″. Разница между 25 и 25,4 мм небольшая на глаз, но критичная для правильной посадки и фиксации узла.

Измеряйте чистую рабочую поверхность штангенциркулем, а не по краю фаски или ржавчине. Одновременно проверьте длину вала, шпоночный паз и резьбу под крепёжный болт. Если двигатель только выбирается, сравнить доступные исполнения можно в разделе двигателей Lifan.

Когда нужен вариатор с выносом

Вынос смещает рабочую плоскость ведущего вариатора относительно двигателя. Исполнение D25 с выносом 20 мм выбирают не «для усиления», а когда это требуется компоновкой рамы и расположением ведомого шкива. После установки ручьи обоих шкивов должны находиться в одной плоскости.

Перед заказом измерьте фактическое смещение на своей технике. Неправильный вынос уводит ремень в сторону, ускоряет износ кромок и создаёт лишнюю нагрузку на валы и опоры.

Одноопорный или двухопорный кронштейн

Одноопорный узел компактнее и требует подходящей точки крепления на раме. Двухопорная конструкция фиксирует ведомый вал с двух сторон, но для неё нужно проверить расстояние между опорами, длину вала, свободное место и крепёжные точки. Само количество опор не определяет совместимость.

Для сборок D25 под шпонку 8 мм сверяют диаметр и длину вала, ширину паза, расположение ведомого шкива и звезды. Обозначение Z11 означает 11 зубьев; дополнительно должны подходить шаг цепи и линия цепной передачи.

Как подобрать крепёжный болт

В каталоге есть болты M8×150 с указанием серий 168F–192F-2, отдельное хромированное исполнение M8×150 для 177F–192F-2 и дюймовый болт длиной 152 мм для 2V78F-2A. Эти подписи относятся к конкретным товарам и не означают, что один болт подходит ко всем двигателям.

Сверьте тип и шаг резьбы в коленвале, рабочую длину болта, диаметр направляющей части, шайбы и способ фиксации. Метрический крепёж нельзя заменять дюймовым только потому, что длина выглядит похожей.

Что проверить в комплекте вариаторной передачи

Кроме ведущего и ведомого узла, проверьте профиль, ширину и длину ремня, межосевое расстояние, параллельность валов и соосность рабочих плоскостей. Ремень подбирают по требованиям конкретной трансмиссии: слишком короткий мешает нормальному холостому ходу, а слишком длинный может не обеспечить нужного диапазона работы.

Если требуется другой способ передачи, сравните редукторы для двигателей Lifan и ременные шкивы. Остальные детали двигателя собраны в родительском разделе запчастей для двигателей Lifan.

Установка и безопасная проверка

Монтаж выполняют при заглушённом двигателе со снятым высоковольтным проводом свечи. После сборки вручную проверьте свободное вращение, положение ремня и отсутствие контакта с рамой. Первый запуск проводят с установленным защитным кожухом и без людей рядом с открытой передачей.

Если ремень уходит к краю, вариатор нагревается, появляются рывки или посторонний шум, эксплуатацию прекращают и повторно проверяют соосность, крепёж и состояние опор. Не пытайтесь компенсировать неправильную геометрию чрезмерной затяжкой ремня.
