Ременные шкивы для двигателей и мотоблоков

Ременной шкив подбирают не только по названию мотоблока или двигателя. Для точной установки должны совпасть посадка на вал, способ фиксации, профиль ремня, число ручьёв, диаметр и положение шкива относительно ответного узла. В каталоге представлены шкивы для двигателей и ременных приводов мотоблоков, культиваторов и другой техники.

Как читать обозначение ременного шкива

Маркировка в названии помогает быстро сузить выбор. «Пос. 20 мм» означает диаметр посадочного отверстия, «2 ручья» или «3 ручья» — количество канавок под ремни, A/13, B/17 и Z/10 — профиль и ориентировочную ширину клинового ремня. Обозначение D обычно указывает диаметр шкива, но перед заказом важно уточнить, какой именно диаметр приведён в карточке: наружный или рабочий.

Если в названии указаны шпонка, шлиц, проставка или конкретная модель техники, это тоже часть подбора. Внешне похожие шкивы могут отличаться длиной ступицы, вылетом и положением ручьёв.

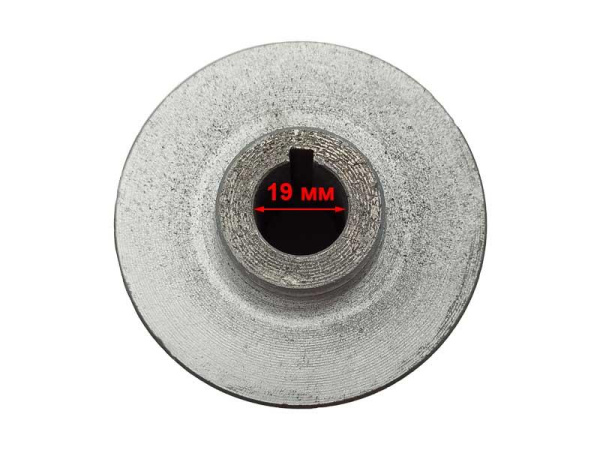

Посадка на вал: что нужно измерить

Сначала измерьте диаметр и рабочую длину вала. Для шпоночного соединения нужны ширина и глубина паза, размер шпонки и торцевая резьба. Для шлицевого вала дополнительно сверяют диаметр, число и форму шлицов. Разница даже между 19, 19,05 и 20 мм имеет значение: устанавливать шкив с неподходящей посадкой и компенсировать зазор случайной втулкой небезопасно.

После установки ручьи ведущего и ведомого шкивов должны находиться в одной плоскости. Поэтому измерьте расстояние от корпуса двигателя или опорной поверхности до центра первого ручья. Если вы меняете двигатель вместе с приводом, полезно сначала выбрать подходящий агрегат в разделе двигателей, а затем согласовать с ним шкив, ремень и крепление.

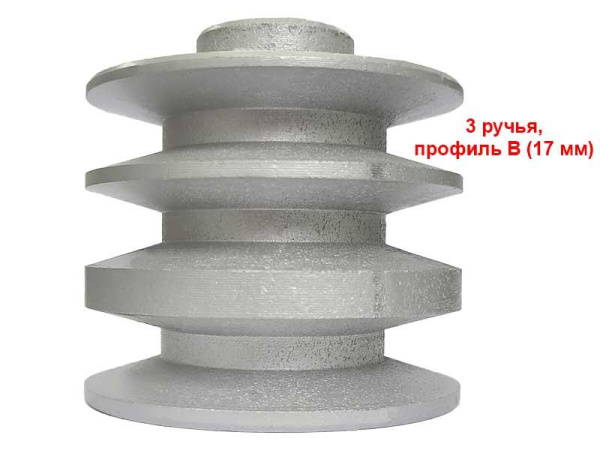

Профиль ремня и количество ручьёв

В этой категории встречаются ручьи под профили Z/10, A/13 и B/17. Ремень должен работать боковыми гранями в канавке и не лежать на её дне. Слишком узкий или широкий ремень быстрее изнашивается, греется и передаёт нагрузку неправильно. Если привод использует несколько ремней одновременно, они должны быть одного профиля и согласованной длины.

Два, три и более ручья выбирают по конструкции техники. Дополнительный ручей может использоваться для отдельного привода навесного оборудования, но свободный ручей сам по себе не означает, что к нему можно подключить любую нагрузку. Нужно учитывать мощность двигателя, допустимые обороты, натяжение и расположение ремня.

Как диаметр шкива влияет на скорость

Соотношение диаметров ведущего и ведомого шкивов меняет частоту вращения и тяговое усилие привода. Увеличение ведущего шкива при неизменном ведомом обычно повышает скорость ведомого вала, а уменьшение — снижает. Для расчёта используют рабочие диаметры обоих шкивов, а не только наружный размер из названия.

Менять диаметр без проверки всей передачи не стоит: ремень может выйти за допустимый изгиб, изменятся скорость навесного узла и нагрузка на подшипники. Если требуется готовое снижение оборотов или плавное изменение передаточного отношения, сравните задачу с разделом понижающих редукторов и вариаторов.

Шкивы для мотоблоков и дизельных двигателей

В названиях товаров встречаются «Нева», «Каскад», «Кадви», «Целина», «Салют» и «Крот», а также серии дизельных двигателей R175, R180, R185, R190 и R195. Это полезный ориентир, но модель техники не заменяет проверку размеров: разные модификации могут иметь другой вал, профиль ремня, вылет или схему крепления.

Для дизельных двигателей серии R встречаются многоручьевые шкивы, которые крепятся со стороны маховика. Перед покупкой сверяют серию двигателя, межцентровые размеры крепления, наружный и рабочий диаметры, профиль ремней и назначение каждого ручья. Для бензинового привода можно также посмотреть бензиновые двигатели, но совместимость определяется по конкретной установке.

Что подготовить перед заказом

Сделайте фотографии шильдика техники, конца вала и установленного привода. Запишите диаметр и длину вала, размер шпонки или параметры шлицов, профиль и маркировку ремня, число ручьёв, диаметры старого шкива и расстояние от корпуса до первого ручья. Если старой детали нет, измерьте ответный шкив и межосевое расстояние. Эти данные помогут подобрать вариант без догадок.
